用于客户集成的迷你AFM
客户集成的理想选择
自动连续测量
灵活应对庞大的、沉重的或弯曲的样品
表面形貌是许多高科技材料表面的重要特性,其可能低至几纳米,表面粗糙度不到一纳米。原子力显微镜可以在正常环境条件下轻松分析这些特征。大多数原子力显微镜在它们可以处理的样品的类型和大小上受到限制。Nanosurf的NaniteAFM是原子力显微镜集成市场的解决方案,对样品尺寸的限制非常小。
NaniteAFM采用针尖扫描内置顶视与侧视双光学辅助系统和一个自动逼近马达，结构异乎寻常的迷你。它包含了独立运行原子力显微镜测量所需的，为简单的集成铺平了道路：您所需要的只是300cm3的空间和安装NaniteAFM测量头所需的一个稳定的结构。
基于不断优化的易用性而省时

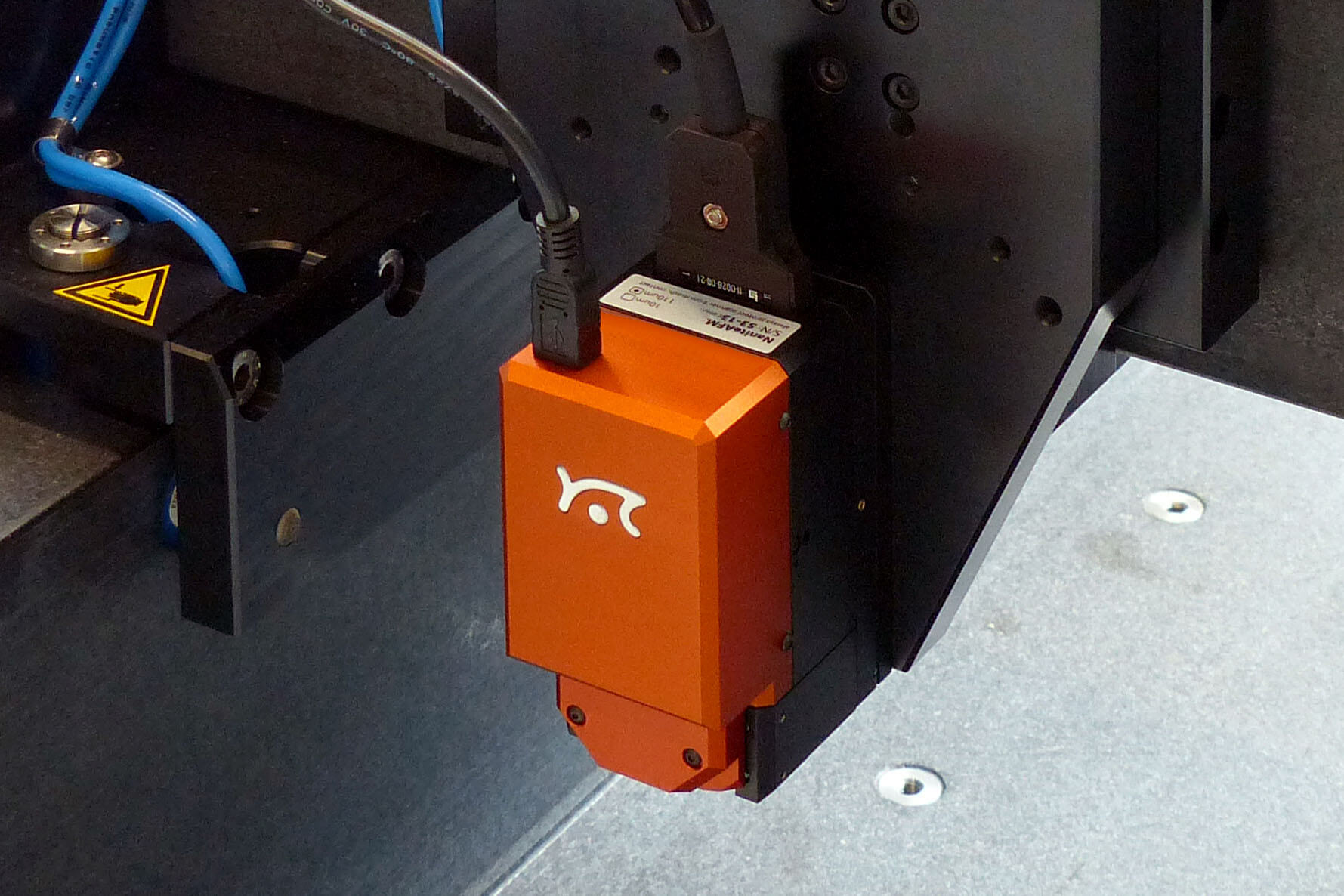

NaniteAFM使用背部燕尾式安装板,方便快速和可重复安装。带有定位槽的探针底座让您无需在更换探针以后进行繁琐的激光调节，探针定位槽的卓越精度允许在不同位置之间切换,而无需搜索正确的区域,从而减少了实验期间的停机时间和处理时间。

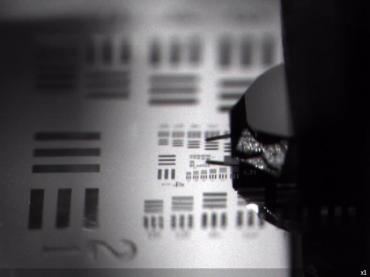

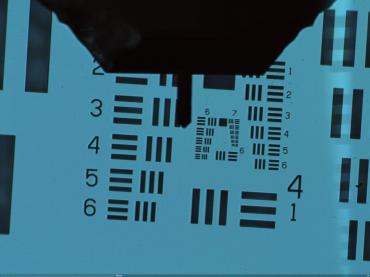

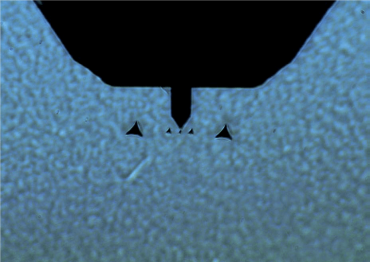

具有 2 μm 横向分辨率的集成顶视图摄像头可完美地概览表面,以定位样品上感兴趣的区域,并将其放置在微悬臂下。 方便的侧视摄像头以 45 度角显示微悬臂下方的样品。 它引导用户在开始时快速接近样本于几十微米以内，然后由 AFM 完成最后的自动趋近。
测量和分析的自动化
为了进一步减少操作人员的时间，NaniteAFM可以操作自动化。通过使用脚本界面和批量测量程序，可以自动接近和测量样本。 分析和报告生成也可以使用预定义的“通过-失败”标准进行自动化。这在与电动工作台结合使用时尤其强大，因此一个或多个样本的多个区域可以在没有操作人员的情况下自动测量。

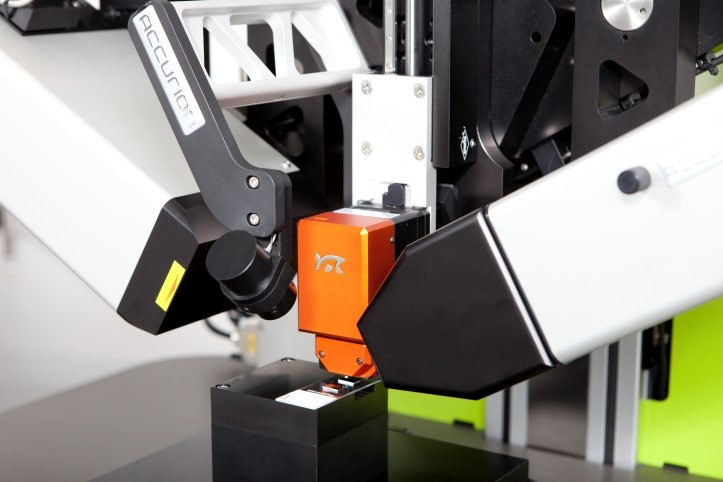

集成功能使NaniteAFM能够处理几乎任何样品。 大的或重的样品都没有问题，因为NaniteAFM在样品保持原位的时候会移动。根据样品类型的不同，扫描头或样品或两者都可以精确移动。 如果您的样品还没有一个标准的解决方案，那么我们的一个由工程师和科学家组成的高技能团队可以帮你设计一个完全满足您需求的定制解决方案。 甚至不同角度的测量也可以加适当的工作台来进行。
纳米级的定量表面分析

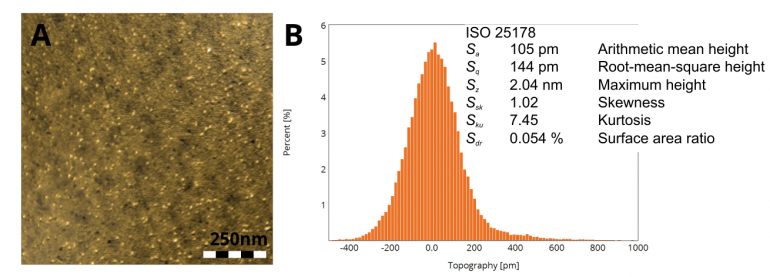

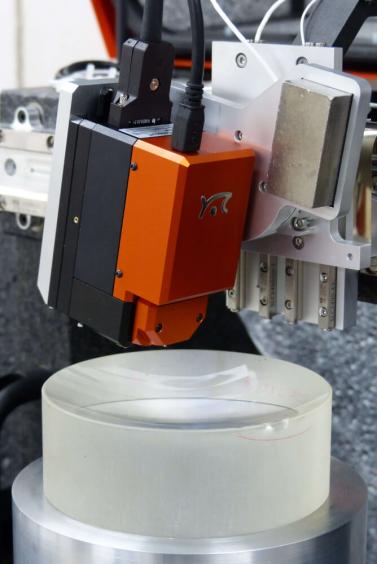

NaniteAFM可提供纳米级表面信息，是增强成像和分析能力以进行质量控制的工具。 它的优点是,它同样适用于不透明和透明的样品。 因为对后者来说，AFM已成为玻璃表面分析的成熟技术。 有些应用要求玻璃表面的粗糙度远低于纳米,纳米大小的缺陷可能会影响工件的行为。 尽管玻璃表面光滑,但玻璃物体可能很大,而且很重,而且不宜从工件中切出样品进行检查。 最后,玻璃表面不一定是平坦平行的,例如透镜。 NaniteAFM 是一种灵活的工具,可以处理所有要求,以获得玻璃工件的定量表面信息。

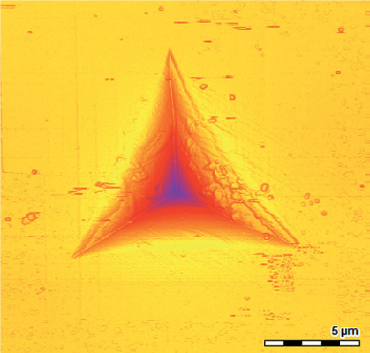

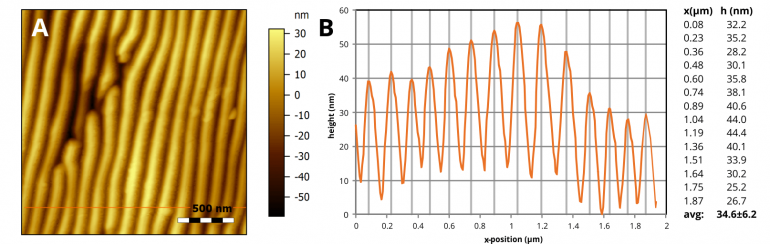

在观察表面形貌的同时，您可以使用 NaniteAFM 可视化其他材料属性:如果样品在纳米尺度上表现出弹性、粘合或磁性特性的变化,则相位信息可用于观察尖端-样品相互作用的不均匀性.对于聚合物样品, 局部弹性和附着力在静态力谱模式下也可以定量映射。
系统参数
| NaniteAFM 扫描头规格 | 110 µm | 70 µm | 25 µm |
|---|---|---|---|
| 最大扫描范围 (XY)(1) | 110µm | 70 µm | 25µm |
| 最大Z-范围(1) | 22µm | 14 µm | 5 µm |
| XY-线性平均误差 | < 0.6% | < 1.2% | < 0.7% |
| Z-测量噪音水平 (RMS, 静态模式) | 典型值 350 pm (最大 500 pm) | 典型值 350 pm (最大 500 pm) | 典型值 80 pm (最大 150 pm) |
| Z-测量噪音水平 (RMS, 动态模式) | 典型值 90 pm (最大 150 pm) | 典型值 90 pm (最大 150 pm) | 典型值 30 pm (最大 50 pm) |
| 安装 | 扫描头(86 × 45 × 61 mm)可从3点快速锁定安装板上卸下，安装到 Nanosurf 或客户端的移动台上 | ||
| 探针对准 | 探针定位槽自对准 | ||
| 自动逼近范围 | 4.5 mm (内部光学焦平面下方 1.5 mm) | ||
| 样品观察 | 双辅助光学系统 (顶视和侧视同步观察):顶视:五百万像素彩色摄像头4× 光学放大 (+软件数字变焦)最大视场 ≈ 1.4 mm × 1.1 mm最大分辨率 ≈ 2 μm数字孔径 ≈ 0.115侧视:五百万像素彩色摄像头 | ||
| 样品照明 | 白色 LEDs (亮度 0–100%); 用于顶视的轴向照明 | ||
| (1) 110-μm 扫描头的制造公差是 ±10%， 70- and 25-μm 扫描头的制造公差是±15 % (2) 45° 扫描旋转时达最大扫描范围 | |||
| C3000 控制器 — 核心硬件规格 | |
|---|---|
| X/Y/Z-轴扫描和定位控制器 | 3× 24-bit DAC (200 kHz) |
| X/Y/Z-轴位置测量 | 3× 24-bit ADC (200 kHz) |
| 激励和调制输出 | 4× 16-bit DAC (20 MHz) |
| 模拟信号输入带宽 | 0–5 MHz |
| 主输入信号捕获 | 2× 16-bit ADC (20 MHz) 2× 24-bit ADC (200 kHz) |
| 附加用户信号输出 | 3× 24-bit DAC (200 kHz) |
| 附加用户信号输入 | 3× 24-bit ADC (200 kHz) |
| 附加显示器信号输出 | 2× 24-bit ADC (200 kHz) |
| 数字同步 | 2× 数字输出, 2× 数字输入, 2× I2C 总线 |
| FPGA 模块和嵌入式处理器 | ALTERA FPGA, 32-bit NIOS-CPU, 80 MHz, 256 MB 内存, 多任务操作系统 |
| 通讯 | USB 2.0 高速连接于 PC 机和扫描头接口 |
| 系统时钟 | 内部夸脱 (10 MHz) 或 外部时钟 |
| 电源 | 90–240 V AC, 70 W, 50/60Hz |

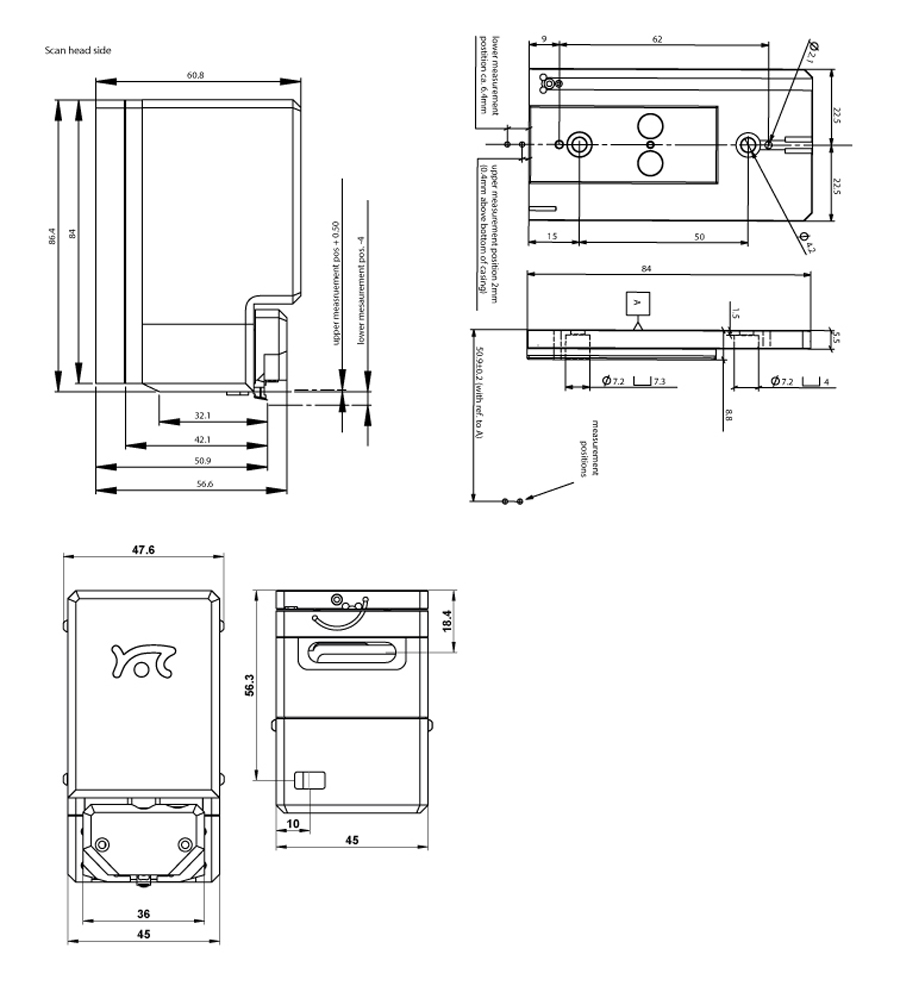

扫描头尺寸
附加选项和组件

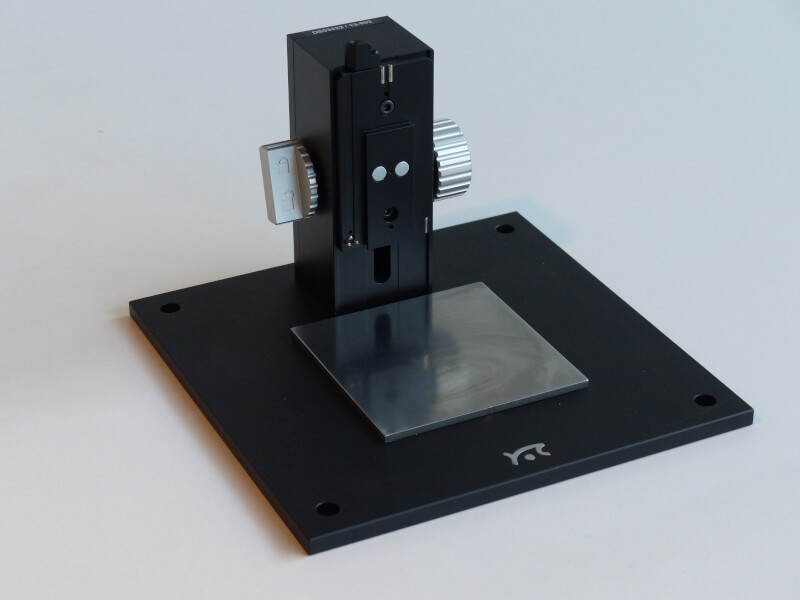

快速锁定安装板

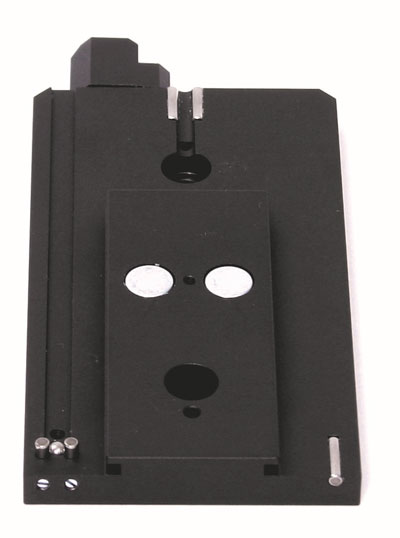

NaniteAFM的燕尾安装板是将 AFM 集成到您的设置中的方便法门。 它配备了快速锁,用于快速组装和可重复安装。

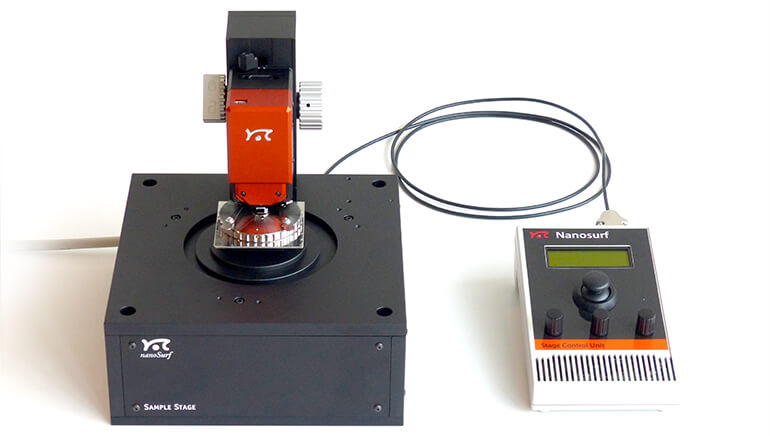

样品台 204
尺寸: 139,1 mm (h) x 204 mm (w) x 204 mm (d)
承载NaniteAFM扫描头的样品台，安装在一个隔离震动装置台上。

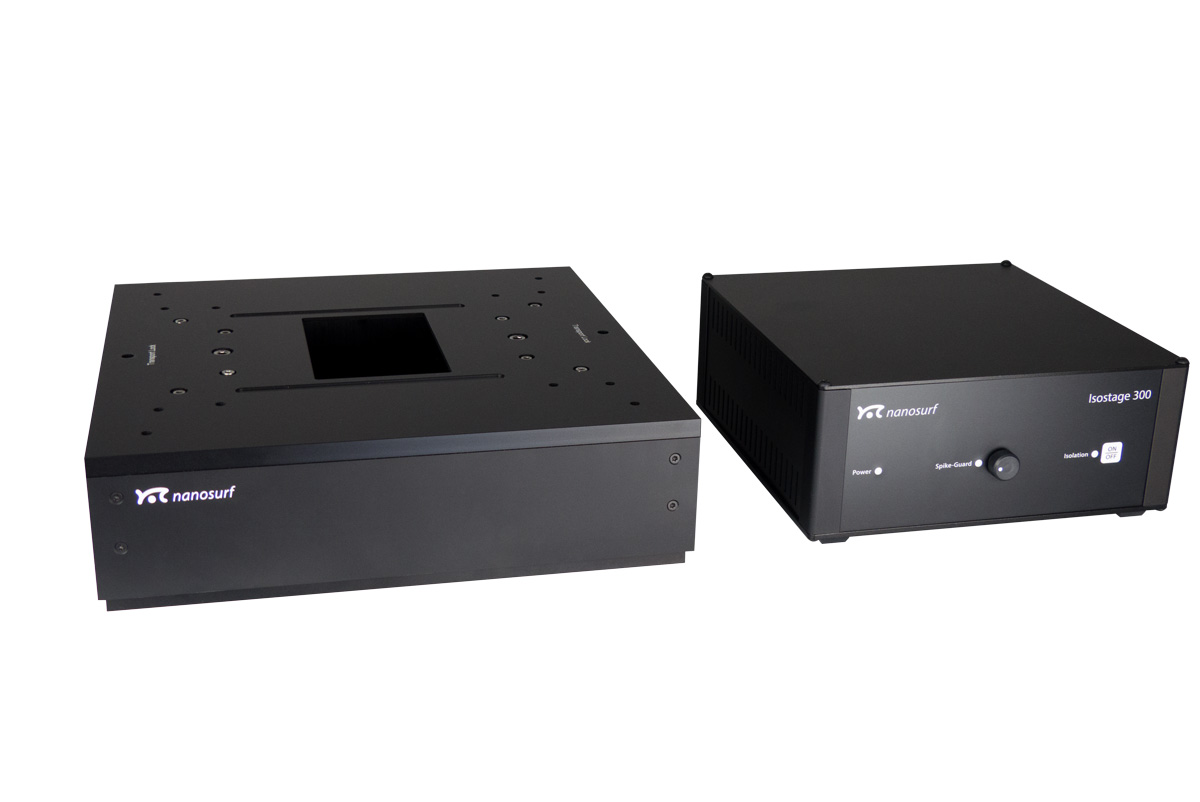

隔离振动台 300
使用Nanosurf 隔离振动台达到无振测量

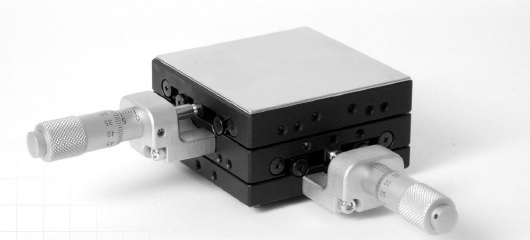

XY 微米移动台
手动移动台，与Nanite样品台配套使用
行程距离: 13 mm
XY 分辨率: <0.5µm
ATS 2032 电动 XYZ 移动台
ATS 2032电动XYZ移动台是为直径可达8英寸的晶圆片和高度可达60毫米的普通AFM样品上的连续测量而构建的。 它具有在所有方向的精准移动和磁铁以保持金属样品的归位。
| 规范 | 参数 |
|---|---|
| 最大行程 XYZ: | 205 mm; 245 mm; 70 mm |
| 行程步长 XYZ | 50–1000 nm |
| 分辨率 XYZ | 0.3 µm |
| 重新定位精度 | σ = 1 µm |
| 绝对精度 | ± 20 µm |
| 最大速度: | 13 mm/s |
| 样品平台尺寸 | 205 × 205 mm |
| 样品尺寸 | 最大. Ø 8" × 60 mm |
| 移动转换台尺寸 | 510 × 500 × 260 mm |
| 移动转换平台重量 | 65 kg |
| 移动转换平台技术 | 压电粘滑电机 |

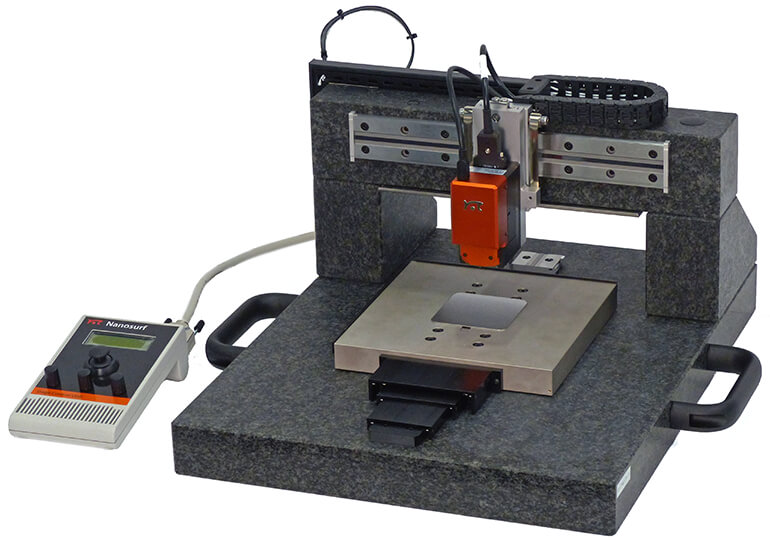

ATS 204 自动平移台
对于较小的样品和行程范围，Nanosurf 也开发了适合于 NaniteAFM 的 ATS 204 自动平移台。 此紧凑型平移台与 Nanosurf 振动隔离座完全兼容,可以看作是自动批量测量的简单起始配置。 ATS 204 通过方便的 Nanosurf 平台控制单元和 Nanosurf 批测量管理器(集成在Nanosurf 控制软件中)进行控制,便于操作、编程和测量执行。 对于通常耗时和重复性的任务,无需在场或监督。
| 规格 | 参数 |
|---|---|
| 最大行程范围XYZ | 32 mm; 32 mm; 5 mm |
| 额外手动 Z 调节 | 30 mm |
| 行程步长 XYZ | 50–1000 nm |
| 分辨率 XYZ | 0.1 µm |
| 重新定位精度 | σ = 1 µm |
| 绝对精度 | ± 10 µm |
| 最大速度 | 13 mm/s |
| 样品平台尺寸 | 36 × 36 mm |
| 样品重量 | max. 200 g |
| 移动转换平台尺寸 | 204 × 204 × 240 mm |
| 移动转换平台重量 | 5 kg |
| 移动转换平台技术 | 压电粘滑电机 |
